Di dunia digital saat ini, Modul tampilan LED telah menjadi bagian penting dari berbagai industri, mulai dari periklanan dan hiburan hingga ritel dan pendidikan. Modul-modul ini merupakan jantung dari layar LED, menghadirkan visual yang hidup, kecerahan luar biasa, dan kinerja yang tahan lama. Seiring berkembangnya teknologi, modul tampilan LED terus mendominasi pasar karena efisiensi energi, fleksibilitas modular, dan kemampuan untuk menciptakan tampilan menakjubkan dalam berbagai ukuran dan resolusi.
Panduan komprehensif ini akan memandu Anda melalui semua yang perlu Anda ketahui tentang modul tampilan LED, termasuk komponen, tipe, fungsi, pemeliharaan, dan banyak lagi. Apakah Anda sedang mempertimbangkan untuk berinvestasi pada layar LED untuk bisnis Anda atau ingin tahu tentang cara kerja modul ini, artikel ini akan memberikan semua jawabannya.
Modul layar LED adalah blok penyusun tampilan LED. Ini terdiri dari papan sirkuit kecil yang tertanam dioda pemancar cahaya (LED) yang disusun dalam grid atau matriks. Modul-modul ini dirancang untuk bekerja sama dalam konfigurasi yang mulus untuk menciptakan tampilan layar yang lebih besar. Setiap modul LED beroperasi secara independen tetapi tersinkronisasi dengan modul lain untuk menghasilkan visual yang kohesif di seluruh layar.
Pada dasarnya, setiap layar LED terdiri dari beberapa modul LED yang dihubungkan untuk membentuk tampilan terpadu yang lebih besar. Modul-modul ini banyak digunakan dalam aplikasi dalam dan luar ruangan, termasuk papan reklame digital, tampilan stadion, ruang kendali, dan papan reklame ritel. Desain modularnya memungkinkan penyesuaian yang mudah, sehingga memungkinkan pembuatan layar dengan berbagai bentuk, ukuran, dan resolusi.
Modul tampilan LED terdiri dari beberapa komponen utama yang bekerja secara harmonis untuk menghasilkan visual berkualitas tinggi. Di bawah ini adalah rincian komponen utama:
Lampu LED, atau dioda, adalah sumber cahaya utama dalam modul LED. Mereka memancarkan cahaya ketika arus listrik melewatinya. Lampu ini biasanya disusun dalam pola kisi-kisi, dan kerapatannya menentukan resolusi modul.
Papan sirkuit tercetak (PCB) adalah alas tempat lampu LED dipasang. Ini juga berisi sirkuit yang menghubungkan LED dan memastikan aliran listrik yang baik. PCB sangat penting untuk daya tahan dan kinerja modul.
IC driver (sirkuit terintegrasi) bertanggung jawab untuk mengontrol kecerahan dan warna LED. Ini memastikan bahwa LED beroperasi secara efisien dan sinkron dengan keseluruhan tampilan.
Sistem kontrol mengelola sinyal masukan dan mengubahnya menjadi data yang dapat diproses oleh modul LED. Ini memastikan bahwa gambar atau video yang ditampilkan ditampilkan secara akurat dan tanpa jeda.
Unit catu daya menyediakan energi listrik yang diperlukan agar modul dapat berfungsi. Ini mengubah daya AC menjadi daya DC untuk mengoperasikan LED dan komponen lainnya.
Housing atau casing melindungi komponen internal modul. Biasanya terbuat dari bahan tahan lama seperti aluminium atau plastik untuk memastikan ketahanan terhadap faktor lingkungan seperti panas, kelembapan, dan debu.
Konektor dan kabel digunakan untuk menghubungkan beberapa modul menjadi satu, sehingga dapat berfungsi sebagai satu unit. Mereka juga menghubungkan modul ke sistem kontrol dan catu daya.
Modul tampilan LED tersedia dalam berbagai jenis berdasarkan penggunaan, pitch piksel, dan teknologinya. Berikut ikhtisar jenis yang paling umum:
Dirancang untuk penggunaan di dalam ruangan, modul ini menawarkan resolusi tinggi dan tingkat kecerahan yang sesuai untuk lingkungan seperti pusat perbelanjaan, ruang konferensi, dan toko ritel.
Jarak piksel: 1,2 mm hingga 4 mm.
Fitur: Ringan, kecepatan refresh tinggi, dan akurasi warna luar biasa.
Dibangun untuk tahan terhadap kondisi cuaca buruk, modul luar ruangan tahan air, tahan debu, dan tahan UV.
Jarak piksel: 4mm hingga 16mm.
Fitur: Kecerahan tinggi, casing kokoh, dan visibilitas di bawah sinar matahari langsung.
Modul Surface-Mount Device (SMD) menggunakan LED yang dipasang langsung ke PCB.
Cocok untuk aplikasi dalam dan luar ruangan.
Fitur: Desain ringkas, konsistensi warna unggul, dan sudut pandang lebar.
Modul Dual In-line Package (DIP) menggunakan LED dengan dioda merah, hijau, dan biru terpisah.
Biasa digunakan pada tampilan luar ruangan.
Fitur: Kecerahan dan daya tahan tinggi.
Modul-modul ini dapat ditekuk dan dapat digunakan untuk membuat tampilan melengkung atau berbentuk tidak beraturan.
Fitur: Desain ultra-tipis, ringan, dan mudah beradaptasi.

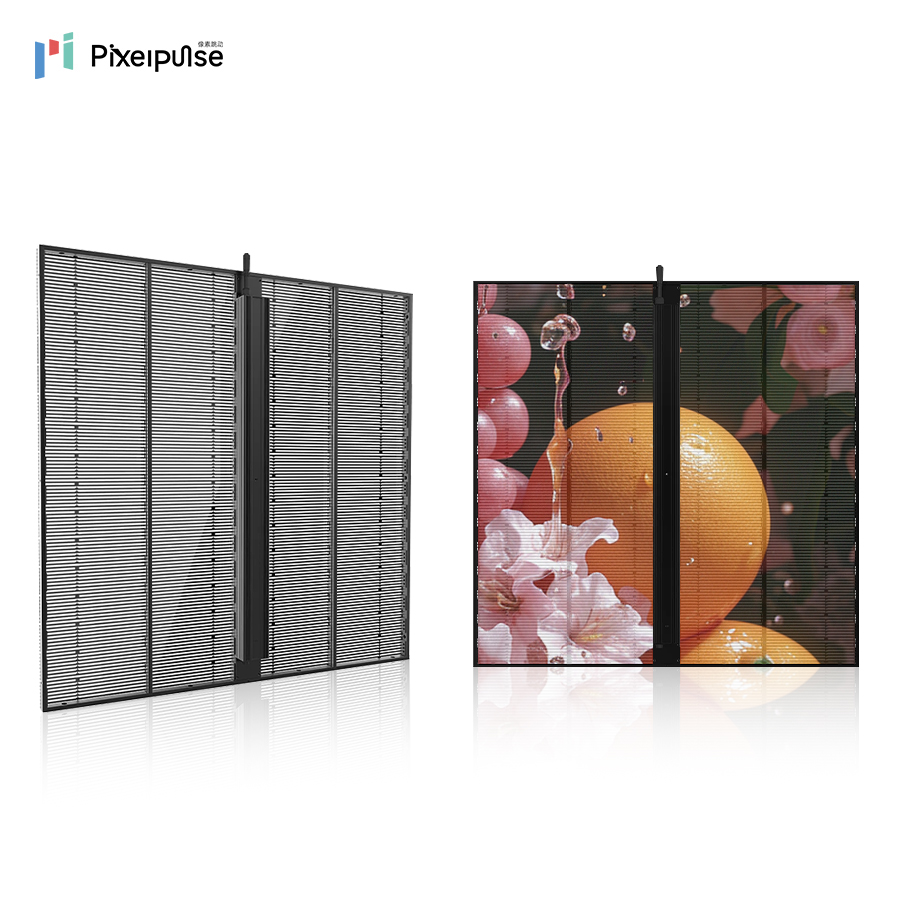

Menawarkan transparansi tinggi, menjadikannya ideal untuk panel kaca dan jendela.
Fitur: Ringan, hemat energi, dan menarik secara estetika.
Fungsi utama modul tampilan LED adalah untuk menampilkan konten visual, termasuk gambar, video, dan teks, dengan jelas dan hidup. Modul-modul ini bekerja sama untuk menciptakan layar LED besar yang mampu menghadirkan visual berkualitas tinggi dalam berbagai pengaturan.
Periklanan: Menampilkan konten promosi di papan reklame dan etalase.
Berbagi Informasi: Memberikan pembaruan waktu nyata di pusat transportasi, ruang kendali, dan lingkungan perusahaan.
Hiburan: Meningkatkan pengalaman penonton di konser, acara olahraga, dan teater.
Komunikasi: Memfasilitasi digital signage di toko retail, restoran, dan institusi pendidikan.
Ya, Anda dapat mengganti modul tampilan LED jika rusak atau tidak berfungsi. Salah satu keunggulan utama teknologi LED adalah desain modularnya, yang memudahkan perbaikan dan penggantian. Daripada mengganti seluruh layar, Anda dapat mengganti modul satu per satu, sehingga menghemat waktu dan uang.
Identifikasi Modul yang Rusak: Gunakan alat diagnostik untuk menemukan modul yang rusak.
Putuskan Sambungan Catu Daya: Pastikan layar dimatikan sebelum melanjutkan.
Lepaskan Modul: Lepaskan modul yang rusak dari bingkai display dan lepaskan kabelnya.
Pasang Modul Baru: Hubungkan modul pengganti dan kencangkan di tempatnya.
Uji Tampilan: Nyalakan layar untuk memastikan modul baru berfungsi dengan benar.
Perawatan yang tepat sangat penting untuk memastikan umur panjang dan kinerja optimal modul tampilan LED Anda. Pemeliharaan rutin dapat mencegah masalah seperti piksel mati, inkonsistensi warna, dan kegagalan perangkat keras.
Bersihkan Layar Secara Teratur: Gunakan kain lembut dan kering untuk menghilangkan debu dan kotoran. Hindari penggunaan air atau bahan kimia keras.
Periksa Modul: Periksa apakah ada LED yang rusak, kabel yang kendor, atau tanda-tanda keausan.
Pantau Suhu dan Kelembapan: Pastikan layar beroperasi dalam kondisi lingkungan yang disarankan untuk mencegah panas berlebih atau kerusakan akibat kelembapan.
Perbarui Sistem Kontrol: Selalu perbarui firmware dan perangkat lunak untuk menjaga kompatibilitas dan meningkatkan fungsionalitas.
Jadwalkan Perawatan Profesional: Pekerjakan teknisi secara berkala untuk melakukan pemeriksaan dan perbaikan menyeluruh.
Ukuran modul layar LED bervariasi tergantung pada produsen dan aplikasi. Sebagian besar modul berbentuk persegi panjang, namun dimensinya distandarisasi untuk memfasilitasi perakitan yang mulus ke dalam tampilan yang lebih besar.
Modul LED Dalam Ruangan: Biasanya berkisar dari 160mm x 160mm hingga 320mm x 160mm.
Modul LED Luar Ruangan: Ukuran yang lebih besar seperti 320mm x 320mm atau 320mm x 160mm adalah hal yang umum.
Ukuran Khusus: Beberapa produsen menawarkan dimensi khusus untuk memenuhi persyaratan proyek tertentu.
Ukuran modul, dikombinasikan dengan jarak pikselnya, menentukan resolusi keseluruhan dan kualitas tampilan LED.
Itu Modul tampilan LED adalah landasan tampilan digital modern, menawarkan fleksibilitas, daya tahan, dan kinerja yang tak tertandingi. Dari papan reklame dalam ruangan hingga papan reklame besar di luar ruangan, modul-modul ini mengubah cara kita berkomunikasi secara visual. Dengan memahami komponen, jenis, dan persyaratan pemeliharaannya, Anda dapat membuat keputusan yang tepat saat berinvestasi atau mengelola layar LED.
Baik Anda ingin membuat iklan yang memukau, memberikan informasi real-time, atau meningkatkan pengalaman audiens Anda, modul tampilan LED adalah solusi ideal. Dengan pemeliharaan rutin dan kemampuan untuk mengganti modul individual, teknologi ini menjamin nilai jangka panjang dan kemampuan beradaptasi.
1. Berapa umur modul tampilan LED?
Umur rata-rata modul tampilan LED adalah sekitar 50.000 hingga 100.000 jam, bergantung pada penggunaan dan pemeliharaan.
2. Apa perbedaan antara modul LED SMD dan DIP?
Modul SMD menggunakan LED yang dipasang di permukaan untuk konsistensi warna yang lebih baik, sedangkan modul DIP dilengkapi LED terpisah untuk kecerahan dan daya tahan lebih tinggi.
3. Bisakah modul LED disesuaikan?
Ya, banyak produsen menawarkan modul LED khusus untuk memenuhi persyaratan ukuran, bentuk, atau resolusi tertentu.
4. Apakah modul LED hemat energi?
Ya, modul tampilan LED sangat hemat energi, mengonsumsi daya jauh lebih sedikit dibandingkan teknologi tampilan tradisional.
5. Apa yang dimaksud dengan pitch piksel, dan mengapa itu penting?
Pitch piksel mengacu pada jarak antara dua LED yang berdekatan. Jarak piksel yang lebih kecil menghasilkan resolusi lebih tinggi dan kualitas gambar lebih baik.
